คานทับหลังสำเร็จ (Lintel มวลเบา) นวัตกรรมเพื่อการก่อสร้างที่รวดเร็วและได้มาตรฐาน

ในยุคที่อุตสาหกรรมการก่อสร้างต้องการความรวดเร็วและมาตรฐานที่แม่นยำ คานทับหลังสำเร็จรูป หรือ คานทับหลังมวลเบา (AAC Lintel) ได้กลายมาเป็นวัสดุสำคัญที่วิศวกรและผู้รับเหมาเลือกใช้เพื่อทดแทนการหล่อคานเอ็นหรือทับหลังคอนกรีตเสริมเหล็ก (ค.ส.ล.) แบบดั้งเดิม บทความนี้จะเจาะลึกทุกมิติของคานทับหลังสำเร็จรูป ตั้งแต่ความหมาย ข้อดี ขนาดที่มีจำหน่าย คู่มือการติดตั้ง ไปจนถึงคำถามที่พบบ่อย เพื่อให้คุณมั่นใจในการเลือกใช้วัสดุที่ช่วยยกระดับงานก่อสร้างของคุณให้ขึ้นสู่อันดับ 1 ในด้านคุณภาพ

คานทับหลังสำเร็จรูป Lintel มวลเบา คืออะไร

คานทับหลังสำเร็จรูป (Lintel) คือ ชิ้นส่วนคอนกรีตมวลเบาแบบมีฟองอากาศ-อบไอน้ำ ที่ได้รับการเสริมเหล็กรับแรงอยู่ภายในถึง 2 ชั้น เพื่อให้สามารถรับแรงดัดและแรงเฉือนได้อย่างมีประสิทธิภาพ หน้าที่หลักของ Lintel คือการนำไปใช้วางพาดเหนือขอบวงกบประตู หน้าต่าง หรือช่องเปิดต่างๆ บนผนัง เพื่อทำหน้าที่รับน้ำหนักของผนังอิฐมวลเบาที่ก่ออยู่ด้านบน ไม่ให้น้ำหนักกดทับลงมาที่วงกบโดยตรง

จุดเด่นและข้อดี ของคานทับหลังมวลเบา

• ก่อสร้างได้รวดเร็วทันที (Rapid Assembly): จุดเด่นที่สำคัญที่สุดคือ เมื่อวางคานทับหลังสำเร็จรูปลงบนช่องเปิดแล้ว ช่างสามารถก่อผนังอิฐมวลเบาในชั้นต่อไปได้ทันทีในวันเดียวกัน โดยไม่ต้องเสียเวลาเข้าแบบ ผูกเหล็ก เทคอนกรีต และรอให้ปูนเซ็ตตัว
• ลดขั้นตอนและประหยัดค่าใช้จ่าย: ช่วยลดทั้งแรงงานคน วัสดุสิ้นเปลือง (ไม้แบบ, ลวดผูกเหล็ก) และเวลาในการทำงาน ทำให้สามารถควบคุมงบประมาณโครงการได้อย่างแม่นยำ
• น้ำหนักเบาแต่แข็งแกร่ง (Lightweight & Strong): คานทับหลังมวลเบามีน้ำหนักเบากว่าคอนกรีตทั่วไป 4-5 เท่า และเบากว่าอิฐมอญ 2-3 เท่า แต่สามารถรับน้ำหนักและแรงกดได้สูงตามมาตรฐานอุตสาหกรรม (มอก.) ส่งผลดีต่อการลดภาระโครงสร้างของอาคาร
• มิติเที่ยงตรง (Accurate Dimensions): ผลิตจากโรงงานด้วยเทคโนโลยีชั้นสูง ทำให้ขนาดของ Lintel มีความเที่ยงตรง ฉาก เรียบเนียน ประหยัดปูนก่อและปูนฉาบ ผนังที่ได้จะมีความสวยงามไม่บิดเบี้ยว

ที่มาของภาพ : www.qcon.co.th

ตารางเปรียบเทียบระหว่างคานหับหลังสำเร็จ Lintel กับการเข้าแบบเทคานทับหลัง ค.ส.ล.แบบดั้งเดิม

เพื่อให้เห็นภาพที่ชัดเจนยิ่งขึ้น นี่คือตารางเปรียบเทียบข้อแตกต่างระหว่างการใช้ คานทับหลังสำเร็จรูป (Lintel) กับ การหล่อเสาเอ็น/ทับหลัง ค.ส.ล. แบบดั้งเดิม

คุณสมบัติด้านต่างๆ	คานทับหลังสำเร็จรูปมวลเบา (AAC Lintel)	การหล่อทับหลัง ค.ส.ล. ดั้งเดิม (Cast-in-place)
ระยะเวลาในการทำงาน	รวดเร็วมาก วางพาดเสร็จสามารถก่ออิฐชั้นต่อไปได้ทันที จบงานได้ใน 1 วัน	ใช้เวลาหลายวัน ต้องผูกเหล็ก เข้าไม้แบบ เทปูน และต้องรอให้ปูนเซ็ตตัวก่อนถอดแบบ
ขั้นตอนและแรงงาน	ใช้แรงงานน้อย ยกวางด้วยช่างเพียง 1-2 คน (ขึ้นอยู่กับความยาว) ไม่ต้องใช้ไม้แบบ	ต้องใช้ช่างผูกเหล็ก ช่างไม้เข้าแบบ และช่างปูน หลายขั้นตอน
ความสะอาดของพื้นที่	หน้างานสะอาด ไม่มีเศษไม้แบบ หรือเศษคอนกรีตหกเลอะเทอะ	หน้างานมักมีเศษวัสดุสิ้นเปลือง ขยะไม้แบบ ลวดผูกเหล็ก และคราบปูน
น้ำหนักและภาระโครงสร้าง	น้ำหนักเบากว่า 4-5 เท่า ลดน้ำหนักรวมของโครงสร้างอาคารและเสาเข็ม	น้ำหนักมาก เพิ่มภาระรับน้ำหนักให้กับผนัง คาน และเสาเข็ม
มาตรฐานและความแม่นยำ	มิติเที่ยงตรง 100% ผลิตจากโรงงาน เสริมเหล็กกันสนิม 2 ชั้นได้มาตรฐาน	ขนาดอาจบิดเบี้ยวหรือไม่ได้ฉาก ขึ้นอยู่กับฝีมือช่างและการเข้าไม้แบบ
ความเป็นฉนวน	กันความร้อนและกันไฟได้ดีเยี่ยม เป็นเนื้อเดียวกับผนังอิฐมวลเบา ไม่เกิดรอยแตกร้าว	คอนกรีตอมความร้อน มีโอกาสเกิดการหดตัวไม่เท่ากับอิฐ ทำให้เสี่ยงแตกร้าวบริเวณรอยต่อ

Lintel มีหลายความหนา และหลายขนาดให้สั่งได้ตามต้องการ

ในตลาดวัสดุก่อสร้างของประเทศไทย แบรนด์ชั้นนำที่ผลิตและจำหน่ายคานทับหลังมวลเบาสำเร็จรูป (Lintel) ที่ได้รับมาตรฐานระดับสากล มีรายละเอียดของขนาดและความหนาดังนี้

แบรนด์ Q-CON (คิวคอน)

• ความหนาที่รองรับ: 7.5, 10, 12.5, 15, 17.5, 20 เซนติเมตร (ให้เลือกใช้ตามความหนาของบล็อกผนัง)
• ความสูงมาตรฐาน: 20 เซนติเมตร
• ความยาวที่มีจำหน่าย: มีความยาวเริ่มต้นตั้งแต่ 0.80 เมตร และเพิ่มขึ้นทุกๆ 0.30 เมตร โดยมีความยาวให้เลือกคือ 0.80, 0.90, 1.00, 1.20, 1.50, 1.80, 2.10, 2.40, 2.70, 3.00, 3.30 และ ยาวที่สุดถึง 3.60 เมตร ซึ่งครอบคลุมความกว้างของช่องเปิดตั้งแต่ไม่เกิน 0.90 เมตร จนถึง 3.00 เมตร

แบรนด์ INSEE Superblock (อินทรี ซุปเปอร์บล็อก)

• ความหนาที่รองรับ: 9.0, 10.0, 12.5, 15.0, 17.5 และ 20.0 เซนติเมตร
• ความยาวที่มีจำหน่าย: ความยาวเริ่มต้นตั้งแต่ 1.20 เมตร ไปจนถึง 3.60 เมตร (ได้แก่ 1.20, 1.40, 1.60, 1.80, 2.00, 2.20, 2.40, 2.60, 2.80, 3.00 และ 3.60 เมตร)

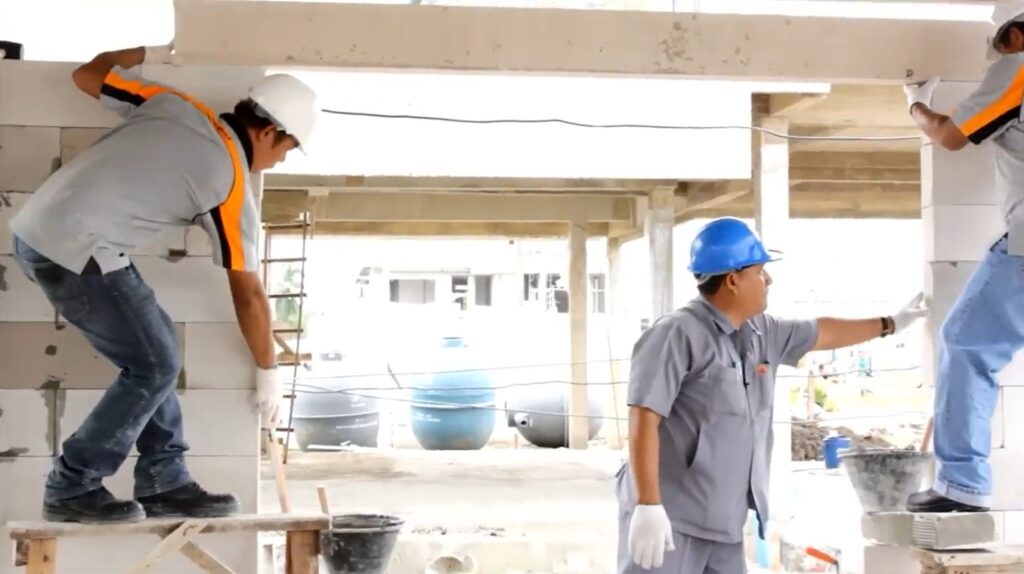

การใช้งาน คานทับหลังสำเร็จ Lintel อย่างถูกวิธี

คานทับหลังสำเร็จรูปมวลเบาถูกออกแบบมาเพื่อ ใช้วางพาดเหนือขอบวงกบช่องเปิดต่างๆ เช่น ประตู หน้าต่าง หรือช่องระบายอากาศ เพื่อทำหน้าที่แทนคานเอ็น ค.ส.ล. การติดตั้งที่ถูกต้องตามหลักวิศวกรรมเป็นสิ่งสำคัญอย่างยิ่งเพื่อความแข็งแรงและป้องกันการแตกร้าว

คู่มือการติดตั้ง Lintel อย่างถูกวิธี:

1. การเลือกขนาด: เลือกความหนาของ Lintel ให้เท่ากับความหนาของผนังอิฐมวลเบาที่ใช้ก่อ และเลือกความยาวให้ครอบคลุมความกว้างของช่องเปิดรวมกับ “ระยะนั่งบ่า”
2. ระยะนั่งบ่า (Bearing Length): คือระยะที่ปลายคานทับหลังต้องวางเกยทับลงบนผนังอิฐมวลเบาทั้งสองด้าน
   • สำหรับแบรนด์ Q-CON: ต้องมีระยะนั่งของปลายคานทั้งสองข้าง ไม่น้อยกว่า 15 เซนติเมตร
   • สำหรับแบรนด์ INSEE Superblock: ระยะนั่งบ่าจะแปรผันตามความกว้างของช่องเปิด ดังนี้
     • ช่องเปิดกว้างไม่เกิน 1.00 เมตร = ระยะนั่งบ่าข้างละ 15 – 20 เซนติเมตร
     • ช่องเปิดกว้าง 1.00 – 1.90 เมตร = ระยะนั่งบ่าข้างละ 20 เซนติเมตร
     • ช่องเปิดกว้าง 2.00 – 3.00 เมตร = ระยะนั่งบ่าข้างละ 30 เซนติเมตร
3. การประสานด้วยปูนก่อ: ก่อนวางคานทับหลัง ให้ทา ปูนก่ออิฐมวลเบา ที่ความหนาประมาณ 2-3 มิลลิเมตร บริเวณหน้าสัมผัสของบ่ากำแพงที่มารับน้ำหนัก
4. ห้ามให้น้ำหนักถ่ายลงวงกบ: ต้องวางคานทับหลังสำเร็จรูปลงบนตัวก้อนอิฐมวลเบาทั้งสองด้าน เพื่อไม่ให้น้ำหนักถ่ายลงบนวงกบประตูหน้าต่างโดยตรง
5. การสานต่อผนัง: เมื่อวางคานทับหลังพร้อมจัดระดับเรียบร้อยแล้ว สามารถป้ายปูนก่อที่ด้านบนของ Lintel และก่ออิฐมวลเบาในชั้นถัดไปได้ทันที
6. วีดีโอสาธิต วิธีการติดตั้งคานทับหลังสำเร็จรูป Lintel

การจัดส่ง คานทับหลังสำเร็จ Lintel

การจัดส่งคานทับหลังมวลเบาสำเร็จรูป (Lintel) รวมถึงอิฐมวลเบาจากโรงงานผู้ผลิต จะถูกจัดเตรียมด้วยความระมัดระวังเพื่อให้สินค้าถึงหน้างานก่อสร้างอย่างสมบูรณ์แบบ

รูปแบบการบรรจุภัณฑ์และการจัดส่ง: เมื่อผ่านกระบวนการอบไอน้ำความดันสูง (Autoclave) ชิ้นงานจะถูกนำเข้าสู่ขั้นตอนการบรรจุ (Packing) โดยจะ ทำการบรรจุจัดเรียงลงบนพาเลทไม้อย่างเป็นระเบียบ จากนั้นจะมีการรัดด้วยสายรัดพลาสติกอย่างแน่นหนาเพื่อป้องกันสินค้าเคลื่อนที่หรือล้มเสียหายระหว่างการขนส่ง สำหรับชิ้นส่วนที่มีความยาวและมีการเสริมเหล็กภายในอย่าง Lintel จะมีการเสริมกระดาษกันขอบหรือมุมเพื่อลดแรงกระแทก

ข้อแนะนำในการยกย้าย: หน้างานควรเตรียมพื้นที่ราบเรียบสำหรับการวางพาเลท และควรใช้รถยก (Forklift) หรือเครนในการยกลงจากรถบรรทุกเพื่อป้องกันการแตกหัก หากต้องใช้แรงงานคนยกคานทับหลังที่มีขนาดยาว ควรยกด้วยความระมัดระวังโดยจับที่บริเวณปลายคานทั้งสองฝั่ง

คำถามที่พบบ่อยเกี่ยวกับคานทับหลังสำเร็จรูป

เพื่อไขข้อข้องใจและสร้างความมั่นใจสูงสุดในการเปลี่ยนมาใช้คานทับหลังมวลเบาสำเร็จรูป นี่คือ 5 คำถามที่วิศวกรและผู้รับเหมามักสอบถามบ่อยที่สุด

คานทับหลังสำเร็จรูป(Lintel) มีความแข็งแรงเทียบเท่ากับการเทเสาเอ็น/ทับหลัง ค.ส.ล.หรือไม่?

แข็งแรงเทียบเท่าและไว้ใจได้มากกว่าในแง่ของมาตรฐานการผลิต คานทับหลังสำเร็จรูป ผลิตด้วยคอนกรีตมวลเบาที่ มีการเสริมเหล็กรับแรง 2 ชั้นอยู่ภายใน ช่วยให้สามารถรับแรงดัดและแรงเฉือนจากการกดทับของผนังได้อย่างมีประสิทธิภาพสูง นอกจากนี้ยังผ่านการควบคุมคุณภาพจากโรงงานหมดปัญหาเรื่องช่างผูกเหล็กไม่ได้มาตรฐานหรือเทคอนกรีตเกิดโพรงอากาศ

หากช่องเปิดประตูหรือหน้าต่างมีความกว้างมากๆ Lintel มวลเบาจะแอ่นตัวหรือไม่?

ไม่แอ่นตัวหากเลือกใช้ขนาดที่ถูกต้องและวางระยะบ่ารับน้ำหนักอย่างเหมาะสม คานทับหลังมีจำหน่ายยาวสูงสุดถึง 3.60 เมตร ซึ่งรองรับช่องเปิดกว้างสุดถึง 3.00 เมตร สิ่งสำคัญคือหากช่องเปิดกว้างตั้งแต่ 2.00 – 3.00 เมตร ต้องวางระยะนั่งบ่า (Bearing Length) ให้อยู่บนผนังอิฐมวลเบาอย่างน้อยข้างละ 30 เซนติเมตร เพื่อกระจายน้ำหนักลงสู่ผนังอย่างปลอดภัย

สามารถนำคานทับหลังสำเร็จรูปมาใช้เลื่อยตัดแบ่งความยาวเองที่หน้างานได้หรือไม่?

ไม่แนะนำให้ตัดคานทับหลัง (Lintel) เองที่หน้างาน เนื่องจากภายในคานมีการออกแบบระยะการวางเหล็กเสริมที่คำนวณมาเพื่อรับแรงตามความยาวนั้นๆ อย่างพอดี การตัดส่วนใดส่วนหนึ่งออกอาจทำให้เสียความแข็งแรงทางวิศวกรรม ผู้ใช้งานควรวัดขนาดช่องเปิดและสั่งซื้อความยาวที่ผลิตมาสำเร็จรูป (มีความยาวให้เลือกขยับทุกๆ 0.20 – 0.30 เมตรอยู่แล้ว) เพื่อความปลอดภัยสูงสุด

เมื่อวางคานทับหลังเสร็จแล้ว สามารถก่ออิฐมวลเบาทับด้านบนต่อได้ทันทีเลยจริงหรือ?

ทำได้ทันที 100% นี่คือข้อดีอันดับหนึ่งของการใช้ Lintel มวลเบา ช่างเพียงแค่ใช้ปูนก่อ (Thin Bed Mortar) ทาหนา 2-3 มม. ที่บ่ารับน้ำหนัก วาง Lintel ลงไป จัดระดับให้ได้ระนาบ แล้วทาปูนก่อด้านบนของ Lintel เพื่อเรียงอิฐมวลเบาก้อนต่อไปได้เลย ไม่ต้องรอเวลาปูนเซ็ตตัวแบบคาน ค.ส.ล. แบบเดิม ช่วยจบงานได้ไวขึ้นหลายวัน

 ในเรื่องของการทนไฟและกันเสียง Lintel มวลเบาทำได้ดีเหมือนอิฐมวลเบาปกติไหม?

ทำได้ดีเยี่ยมเหมือนกันทุกประการครับ คานทับหลังสำเร็จรูปผลิตจากวัสดุคอนกรีตมวลเบาอบไอน้ำประเภทเดียวกัน จึงมีคุณสมบัติในการเป็นฉนวนกันความร้อน ช่วยให้บ้านเย็น และยังมีอัตราการทนไฟสูงถึง 4 ชั่วโมง อีกทั้งยังช่วยป้องกันเสียงรบกวนทะลุผ่านช่องว่างรอยต่อได้ดีกว่าการเทคอนกรีตทั่วไป ลดปัญหาเสียงสะท้อนได้อย่างมีประสิทธิภาพ
